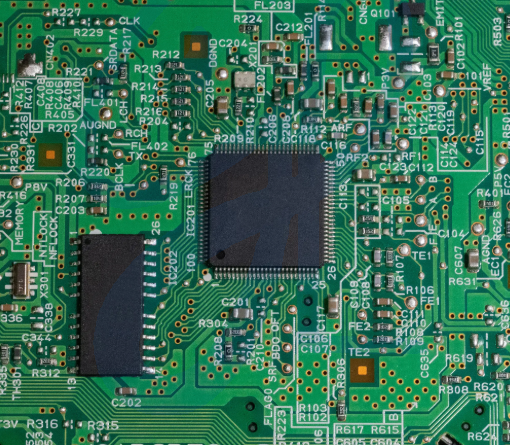

PCB（印制电路板）是消费电子产品的核心部件。每块PCB板需要唯一标识，用于生产追溯、品质管控和售后定位。传统丝印标记易磨损、信息量有限，激光打标可在PCB板上实现高精度、高密度、永久性的标识，满足3C行业对追溯和品质的严格要求。
行业痛点
|
痛点 |
传统丝印 |
激光打标 |
|---|---|---|
|
标记易磨损 |
丝印油墨易脱落 |
激光刻蚀永久保留 |
|
信息密度低 |
只能印文字 |
可刻二维码、条码 |
|
精度不足 |
丝印精度±0.2mm |
激光精度±0.01mm |
|
影响电气性能 |
油墨可能渗入线路 |
非接触，零影响 |
|
效率低 |
需要制版、烘干 |
即时打标，无需制版 |
适用PCB类型
|
PCB类型 |
打标内容 |
推荐激光类型 |
|---|---|---|
|
单面板 |
序列号、日期码 |
光纤激光 |
|
双面板 |
二维码、批次号 |
光纤激光 |
|
多层板 |
追溯码、检验标记 |
紫外激光 |
|
FPC柔性板 |
序列号、型号 |
紫外激光 |
|
HDI板 |
微型二维码 |
紫外激光 |
|
金属基板 |
型号、参数 |
光纤激光 |
推荐设备参数
|
参数 |
光纤激光打标机 |
紫外激光打标机 |
|---|---|---|
|
功率 |
10W / 20W |
3W / 5W |
|
波长 |
1064nm |
355nm |
|
打标幅面 |
110mm×110mm / 175mm×175mm |
110mm×110mm |
|
最小线宽 |
0.01mm |
0.005mm |
|
打标速度 |
≤7000mm/s |
≤3000mm/s |
|
重复精度 |
±0.003mm |
±0.002mm |
|
适用基材 |
FR-4、金属基板 |
FPC、HDI、陶瓷基板 |
数据来源：行业通用设备参数，具体以实际机型为准
典型应用场景
场景一：PCB成品板序列号打标
PCB板完成所有工序后，在指定区域打标唯一序列号（SN码），与MES系统联动，实现板级全流程追溯。
解决的问题：
-
每块板唯一标识，杜绝混批
-
质量问题可精准定位到单板
场景二：FPC柔性板精密打标
FPC板厚度仅0.1-0.3mm，传统丝印易导致板面变形。紫外激光冷加工，热影响极小，确保柔性板平整度。
解决的问题：
-
打标不变形、不发黄
-
微型二维码可读率>99.5%
场景三：PCB产线在线飞行打标
在PCB产线上安装飞行打标设备，PCB板移动过程中自动打标，无需停板，产能提升15%以上。
解决的问题：
-
不停线打标，产线效率最大化
-
自动化对接，减少人工干预
方案优势
-
高精度：最小二维码可达2mm×2mm，满足HDI板需求
-
永久标记：激光刻蚀深度5-30μm可调，不可擦除
-
非接触加工：不损伤铜箔和阻焊层
-
MES对接：支持数据库联动，自动生成追溯码
-
零耗材：无需油墨、丝网，降低运营成本
-
环保合规：无VOC排放，符合RoHS要求
常见问题
PCB激光打标会影响电路性能吗？
不会。激光打标仅作用于阻焊层或基材表面，深度可控（5-30μm），不损伤铜箔线路。经实测，打标前后绝缘电阻、介电强度等参数无变化。
PCB板上最小能打多大的二维码？
-
光纤激光：最小3mm×3mm
-
紫外激光：最小2mm×2mm
实际尺寸取决于基材反光率和码内容密度。
FPC柔性板激光打标会不会烧焦？
推荐紫外激光。紫外激光属冷加工，几乎无热影响，FPC板打标后不发黄、不碳化，保持外观和电气性能。
PCB激光打标设备如何对接MES系统？
标准方案：打标软件支持TCP/IP、串口通信，可读取MES下发的SN码并回传打标完成信号。支持主流MES品牌接口。
选型建议
|
需求场景 |
推荐设备 |
功率 |
|---|---|---|
|
FR-4板批量打标 |
光纤激光打标机 |
10-20W |
|
FPC柔性板打标 |
紫外激光打标机 |
3-5W |
|
HDI板微型码打标 |
紫外激光打标机 |
5W |
|
产线在线打标 |
飞行光纤打标机 |
20W |
|
金属基板打标 |
光纤激光打标机 |
20-30W |
如需了解更多PCB激光打标方案，欢迎联系我们获取免费打样服务。
