汽车仪表盘激光打标 - 精密标识永久标记方案

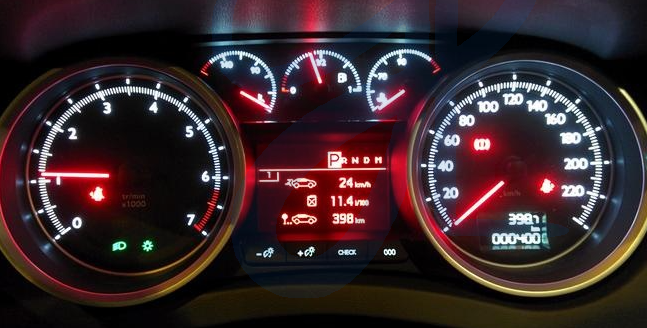

汽车仪表盘是驾驶员获取车辆信息的核心界面，包含速度表、转速表、油量表、指示灯、刻度线、文字标识等。仪表盘标识要求美观、精确、耐久，在高温、振动、摩擦等恶劣环境下长期使用不褪色、不脱落。激光打标以其高精度、永久性、美观性的优势，成为汽车仪表盘标识的主流工艺。

行业痛点

痛点	丝网印刷	移印	水转印	激光打标
耐磨性	印刷层易磨损	印层薄易脱落	耐磨一般	刻入基体，永不脱落
耐高温	80℃以上易变色	80℃以上失效	耐温有限	耐温≥300℃
精度	±0.2mm	±0.3mm	±0.5mm	±0.01mm
曲面适应	平面	平面/简单曲面	复杂曲面	需治具
换型成本	开版费高	夹具费高	水贴费高	零成本
小批量	不经济	不经济	相对经济	一件起做

仪表盘打标内容

打标内容	位置	精度要求	说明
速度刻度（0-240）	表盘面	±0.05mm	精细刻度线
转速刻度（0-8000）	表盘面	±0.05mm	RPM刻度
指示符号	指示灯区域	±0.1mm	国标符号
品牌Logo	表盘中央	±0.05mm	高美观要求
文字标识	各功能区	±0.1mm	材质、品牌
背光源槽	面板背面	±0.05mm	导光槽
刻度线	表盘边缘	±0.02mm	非常精细

打标材质与激光选型

材质	表面处理	推荐激光	效果
PMMA（亚克力）	透明/染色	紫外355nm	白色标记/透光槽
PC（聚碳酸酯）	喷涂/电镀	紫外355nm	浅刻/变色标记
ABS	喷漆/电镀	紫外355nm	浅刻/黑化标记
金属（铝）	阳极氧化	光纤1064nm	浅刻露底色
不锈钢	拉丝/抛光	光纤1064nm	白色/黑色标记
玻璃	丝印底漆	紫外355nm	蚀刻效果

推荐设备参数

参数	紫外激光打标机	光纤激光打标机
激光类型	紫外355nm	光纤1064nm
功率	3-10W	10-30W
最小线宽	0.01mm	0.02mm
打标精度	±0.01mm	±0.02mm
打标速度	100-500mm/s	200-1000mm/s
工作幅面	110×110mm / 200×200mm	200×200mm
曲面能力	±10°	±5°
CCD定位	支持	支持

数据来源：行业通用设备参数，实际参数以机型为准

典型应用场景

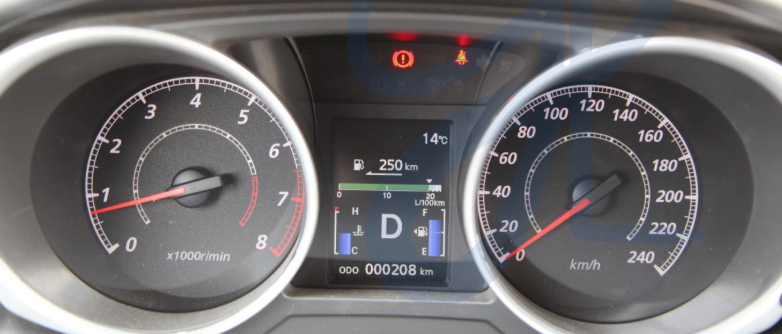

场景一：仪表盘刻度线精细打标

仪表盘PMMA面板，激光精细刻制速度刻度（0-240km/h）和转速刻度（0-8000rpm），刻度线宽度0.1-0.3mm，精度±0.02mm。

解决的问题：

• 刻度线精度高，视觉效果好

• 永久不磨损，使用寿命长

场景二：指示符号激光蚀刻

仪表盘指示符号（P/N/D/R、ABS、安全气囊等）采用激光蚀刻，符号清晰美观，耐摩擦、耐高温。

解决的问题：

• 指示符号永久清晰

• 符合国标GB 4094符号要求

场景三：背光源导光槽精密加工

仪表盘背面激光加工导光槽，引导背光源均匀分布。紫外激光在PC/PMMA材料内精细加工，光线导向精确。

解决的问题：

• 导光槽精度高，照明均匀

• 无接触加工，无应力

方案优势

1. 永久标记：刻入基体，耐磨、耐高温、永不脱落

2. 超高精度：最小线宽0.01mm，精度±0.01mm

3. 美观性好：切边光滑，无毛刺

4. 零耗材：无油墨、无印刷版

5. 换型灵活：软件切换，零成本

6. 批量一致：批次差异<0.01mm

常见问题

仪表盘曲面弧度大能激光打标吗？

可以。平面弧度≤10°可直接打标；弧度更大的需制作曲面治具或选配旋转夹具。

透明亚克力仪表盘打标效果如何？

紫外激光在透明亚克力内部产生微裂纹，外观呈白色（透光效果），非常美观。也可加工内部导光槽。

喷漆表面打标会掉漆吗？

紫外激光可实现两种效果：①浅刻漆面露出基体本色；②高能量使漆面碳化变黑。可根据颜色需求选择。

小批量定制仪表盘打标成本高吗？

激光打标无模具、无版费，小批量（1-100件）和大批量成本差异极小，是小批量定制的最优方案。

选型建议

仪表盘类型	推荐激光	功率
亚克力/PC面板刻度	紫外激光打标机	3-5W
金属指针面板	光纤激光打标机	10-20W
导光槽加工	紫外激光打标机	5W
指示符号蚀刻	紫外激光打标机	3-5W
小批量多品种	紫外+光纤双工位	按需配置

如需了解更多汽车仪表盘激光打标方案，欢迎联系我们获取免费打样服务。
