激光切割以非接触式加工、高精度、无刀具消耗的优势，成为制动片精密加工的重要工艺。
 |  |
行业痛点
| 痛点 | 传统锯切/铣切 | 激光切割 |
|---|---|---|
| 刀具磨损 | 刀具消耗大，寿命短 | 无刀具，零消耗 |
| 精度 | ±0.5mm | ±0.1mm |
| 粉尘污染 | 金属粉尘危害健康 | 激光无接触，粉尘少 |
| 崩边 | 铣切有崩边 | 热熔边，光滑 |
| 复杂形状 | 需特制刀具 | 任意曲线 |
| 换型速度 | 换刀/调机1-2小时 | 切换文件1分钟 |
制动片切割类型
| 切割类型 | 加工内容 | 精度要求 | 说明 |
|---|---|---|---|
| 外形切割 | 制动片整体外形 | ±0.2mm | 按图纸切割 |
| 槽口切割 | 消音槽、导热槽 | ±0.1mm | 形状多样 |
| 孔加工 | 定位孔、安装孔 | ±0.1mm | 圆形/异形 |
| 倒角 | 边缘倒角 | ±0.1mm | 消除锋利边缘 |
| 背面减重槽 | 减轻重量 | ±0.2mm | 结构优化 |
推荐设备参数
| 参数 | 光纤激光切割机 | CO2激光切割机 |
|---|---|---|
| 激光类型 | 光纤1064nm | CO2 10.6μm |
| 功率 | 1000-3000W | 100-300W |
| 切割速度 | 0.5-3m/s | 5-30mm/s |
| 切割精度 | ±0.05mm | ±0.1mm |
| 切缝宽度 | 0.1-0.5mm | 0.2-0.5mm |
| 热影响区 | 0.3-1mm | 0.5-1.5mm |
| 适用厚度 | 0.5-10mm | 0.5-5mm |
| 工作幅面 | 1500×3000mm | 1300×2500mm |
数据来源：行业通用设备参数，实际参数以机型为准
切割品质标准
| 检测项 | 标准值 | 检测方法 |
|---|---|---|
| 外形尺寸 | ±0.2mm | 卡尺测量 |
| 槽口尺寸 | ±0.1mm | 投影仪测量 |
| 孔径精度 | ±0.1mm | 塞规/投影仪 |
| 边缘质量 | 无崩边/毛刺 | 目视+显微镜 |
| 热影响区 | <1mm | 硬度测试 |
| 表面粗糙度 | Ra≤3.2μm | 粗糙度仪 |
典型应用场景

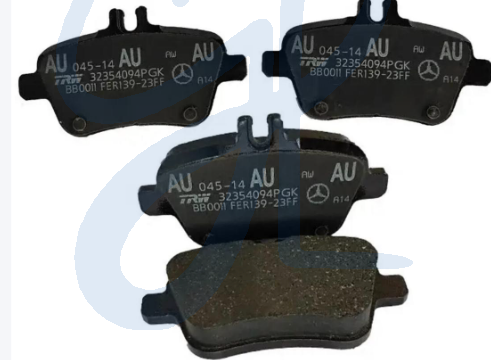

场景一：制动片外形切割
制动片摩擦材料切割外形，精度±0.2mm，切口无崩边。配合自动上下料，实现批量自动化切割。
解决的问题：
-
切割精度高，尺寸稳定
-
无崩边，无需二次处理
场景二：消音槽精密加工
制动片表面切割消音槽（条形/弧形），形状复杂，激光切割精度±0.1mm，槽壁光滑。
解决的问题：
-
复杂槽形一次切割成型
-
槽壁光滑，减少制动噪音
场景三：背面减重槽切割
制动片背面切割减重槽，减轻重量的同时保持结构强度。激光切割任意形状，优化制动片重量分布。
解决的问题：
-
减重槽形状自由设计
-
切割过程不影响摩擦面
方案优势
-
无刀具消耗：解决摩擦材料硬度高、刀具磨损快问题
-
高精度：外形±0.2mm，槽口±0.1mm
-
切口光滑：热熔边，减少制动噪音
-
环保加工：减少金属粉尘污染
-
快速换型：软件切换，1分钟换型
-
批量一致：批次差异<0.05mm
常见问题
激光切割制动片会产生有害气体吗？
摩擦材料含少量有机粘结剂，激光切割时可能产生微量烟气。建议配置烟尘净化器（活性炭过滤），确保车间空气质量符合职业健康标准。
制动片切割后需要去毛刺吗？
激光切割热熔边，无需去毛刺。如对边缘有特殊要求，可配合少量去毛刺工序。
半金属材料和陶瓷材料切割参数有差异吗？
有差异。陶瓷基材料硬度更高，需要更高功率或更低切割速度。建议先做材料测试确定最佳参数。
制动片切割效率如何？
以10mm厚制动片为例，光纤激光切割速度约0.3-0.5m/s，单件切割时间约3-5秒。配合自动上下料，日产能2000-3000件。
选型建议
| 制动片类型 | 推荐设备 | 功率 |
|---|---|---|
| 乘用车制动片 | 光纤激光切割机 | 1000-2000W |
| 商用车制动片 | 光纤激光切割机 | 2000-3000W |
| 盘式制动片 | 光纤激光切割机 | 1000-2000W |
| 鼓式制动蹄 | 光纤激光切割机 | 1500-3000W |
| 小批量多品种 | CO2激光切割机 | 100-150W |
